Restaurering av ett FL-2100
Köpte ett Yaesu FL-2100 av ett dödsbo för ett tag sedan och första överblicken gav följande till hands.

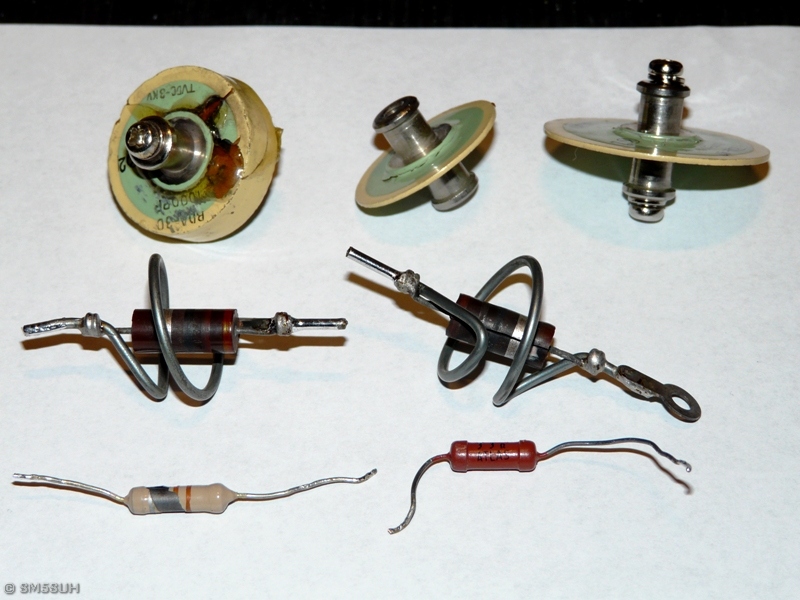

Stora kondingen efter anodspolen hade varit i minst 3 bitar och hoplimmad med araldit men den gav faktiskt rätt värde när jag mätte den.
De andra var lite spräckta också så jag tyckte att jag gott kunde byta dessa med när jag ändå höll på.
Spärrkretsarna var brända och ett av motstånden spruckit samt att gallermotstånden var av olika fabrikat och låg mellan 31 och 49 Ohm.
Stora dorrknoben hittade jag på Ebay, 1000 pF 12 kilovolt, ett par för en hundring. Den stora 500 pF hittade jag i Danmark på Betafon
och den mindre på 300 pF på Tradera. De 2 mindre var alltså original men tyvärr lyckades jag inte hitta en original 1000 pF men den
som jag fick tag på ser ju bra ut också, trots att den är röd istället för grön/vit.

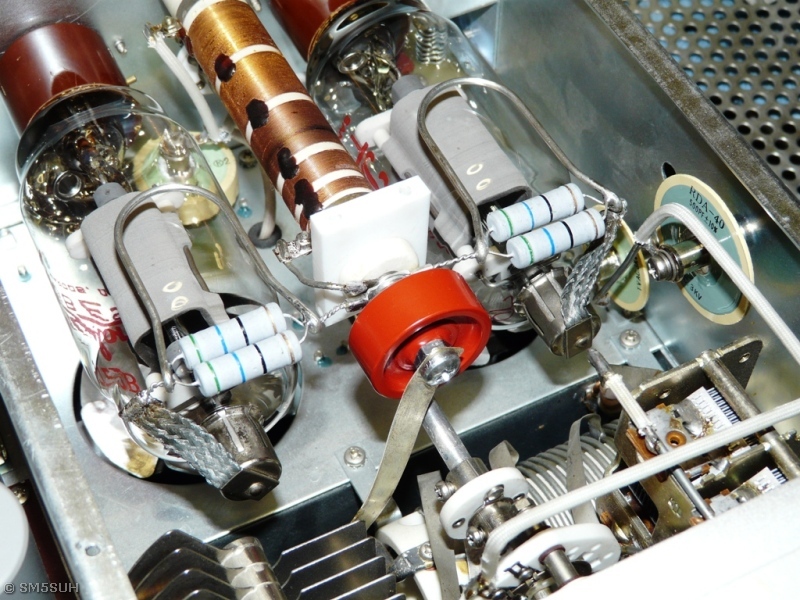

Spärrkretsarna kommer från Ebay och det var en kille från Frankrike som sålde färdiga "kit" för olika PA. Skönt att inte behöva
mäta och prova in utan bara montera. 2 helt nya RF Parts 572b monterade också.

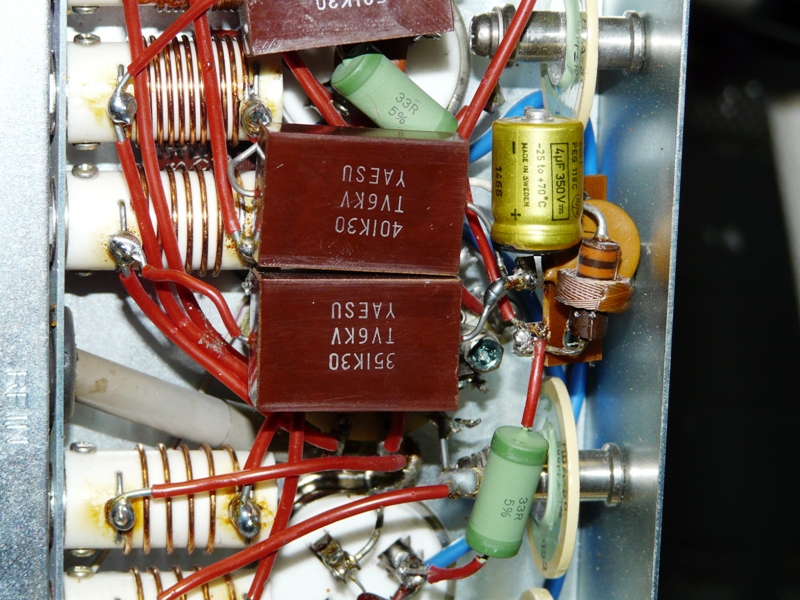

2 nya gallermotstånd monterades in (de gröna 33 Ohm)
När jag ändå hade det isärtaget så gjorde jag en modifieringar. Ett skydd vid överslag i rören bestående av ett 10 Ohm 10 W
i serie med en säkring monterades in. Resistorn tar de små smällarna om det blir några och vid ett rejält överslag eller kortis
så går säkringen och på detta vis skyddar man både rör och resten av komponenterna i steget, i alla fall är det min övertygelse.
Jag monterar in detta i de flesta av de PA jag räknat med att använda själv ett tag och framförallt om jag skall köra med nya rör

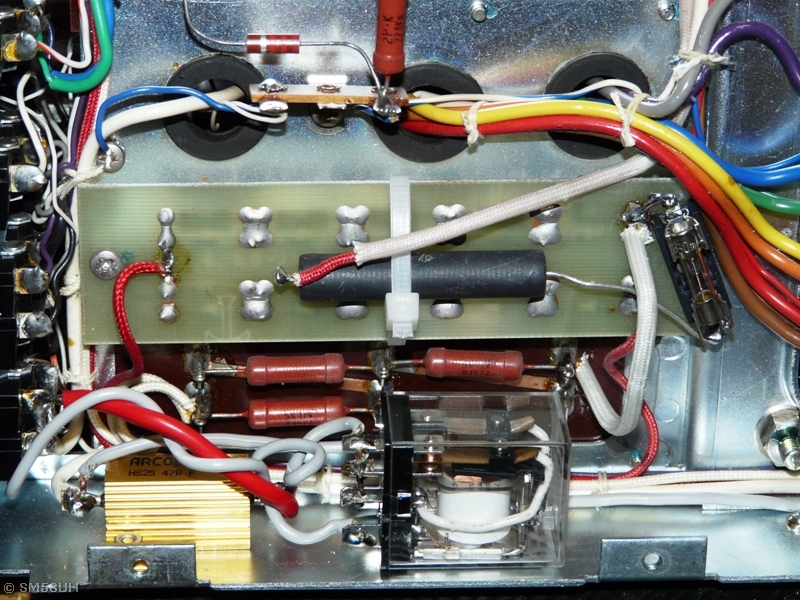

som man inte vet om de är gasiga eller inte. Ni ser säkringshållaren med säkringen och resistorn i mitten på bilden.
Längst ner i bilden ser ni ett relä och ett effektmotstånd som jag monterat och som är till stepstart för att spara lite på omkopplare
och andra komponenter som får stryk av den höga strömrusningen som sker vid start.

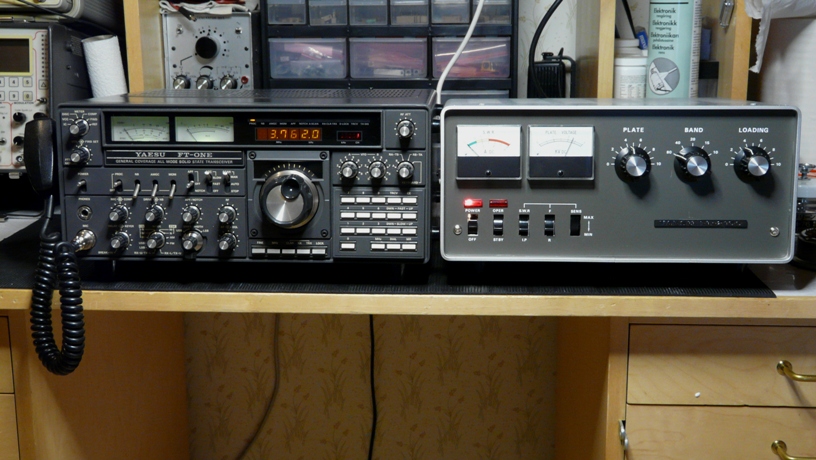

Ja och nu är det klart och testkört. Lätt 600 W på alla band inkl. 10 meter och en del ström kvar att ta ut om det skulle behövas.
Ett antal timmars pill och inköp av rör och komponenter men resultatet blev ju ganska bra.
