Sommarprojekt inför höst/vintersäsongen 14/15

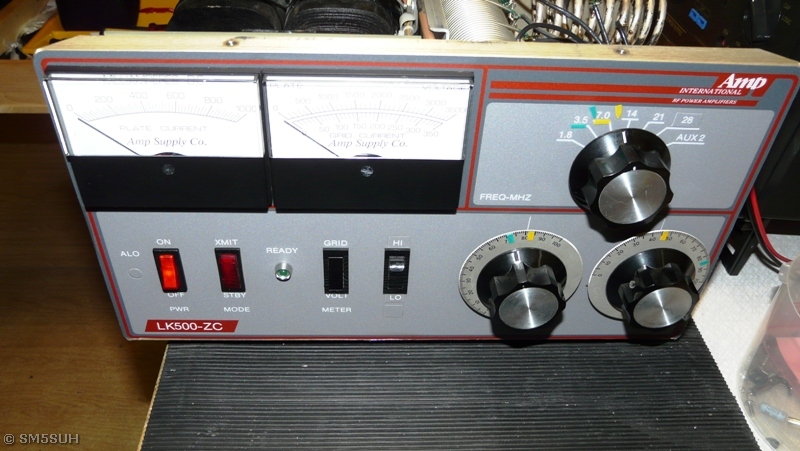

Köpte ett Amp Supply LK500-ZC i våras som jag har tänkt att ha till DX på 40 och 80 meter framförallt under säsongen 14/15
Kommer plocka med det lite grand då och då under sommaren för att få det helt perfekt när det skall träda i tjänst.
2 saker som jag upptäckte med en gång var att fläkten var ganska högljud och skramlig och att biasen på rören var onödigt hög.
Beställde en ny PAPST 4600N på Elfa och monterade in den och det blev mycket bättre. Den blev så mycket tystare så
jag kunde halvera motståndet för lågvarv för att få bättre blås och ändå är nivån acceptabel. Detta PA skall användas för
DX och inte för skitprat på 80 meter så om det låter lite grand gör inget alls. Hellre det och att grejerna håller.
Biasfelet berodde på att Zenerdioden för Bias hade gett upp. Ersatte den med ett gäng seriekopplade dioder. Ni ser dem
på labbkortet som sitter fastskruvat där Zenerdioden satt. Jag kan höja och minska bias genom att flytta den gula kabeln
och koppla in eller ta bort dioder. Varje diod ger ungefär 15 - 20 mA i skillnad. Bra att kunna justera ifall det skulle behövas.
Mitt i bilden ser ni en Peter Dahl Hypersil transformator till högspänningen på ca: 1.3 A och till vänster om den längst fram
under kortet med vakuum-reläet sitter transformatorn till glödströmmen. I mitten längst upp sitter kortet med ingångskretsarna.

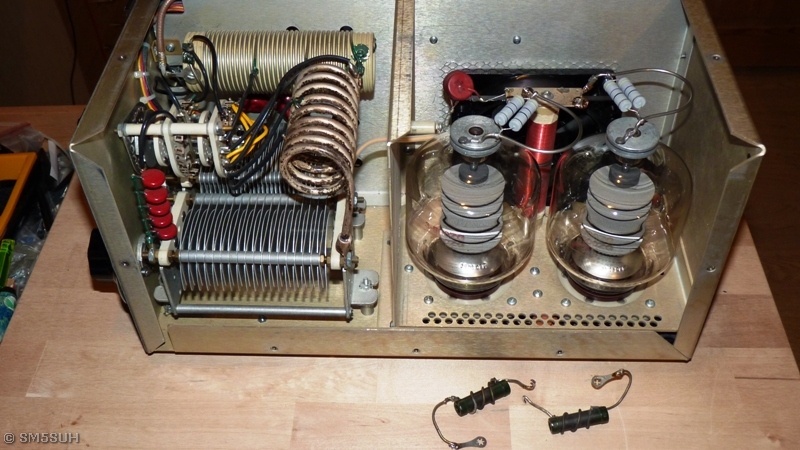

Kvar att göra är att få dit en stepstart, nya spärrkretsar och ny anodspole som redan finns på hyllan men eftersom det fungerar
som det gör så är det ingen brådska med detta. Det lämnar 1 kW+ ut med de rören som sitter i och med till PA:t följde det
med 2 st. nya rör i obrutna kartonger så framtiden är säkrad om inget annat händer. Sedan skall jag väl rent allmänt rengöra och
fräscha till det lite kanske med det får bli det sista jag gör med det. Mer info och bilder kommer i takt med att jag gör något.
Nu står det i shacket och kan gå i tjänst direkt om det skulle behövas.
Efter några års användning passade jag på att justera varvtalet på fläkten lite grand och bytte ut de gamla spärrkretsarna mot nya.
Fortfarande lämnar de två gamla rören runt 1 kW+ mot konstlast så de helt nya reservrören får stå kvar i hyllan ett tag till.
Det som hänt med detta utöver vad som beskrivits ovan är att elytarna i HS-delen är utbytta mot nya, inte för det behövdes utan som
försiktighetsåtgärd. Det är en mjukstart monterad för att minska strömrusningen vid påslag och att fläktens 2 lägen är termostatstyrda.
